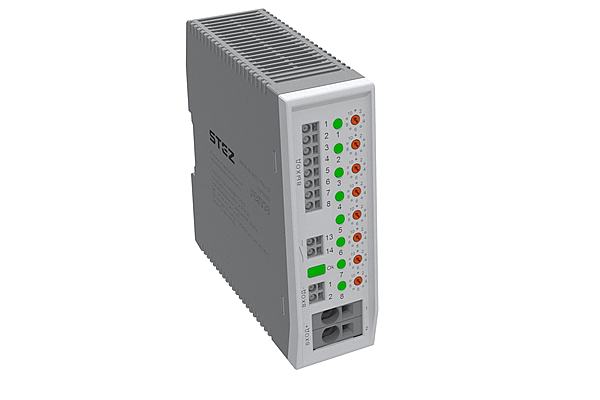

Выключатель автоматический электронный многоканальный серии «РИТМ»
Ступинский электротехнический завод (СЭТЗ) разработал серию электронных выключателей «РИТМ» для селективной защиты вторичных цепей питания 24 В DC.
Устройства обеспечивают мгновенное срабатывание при перегрузках, предотвращая просадку напряжения на блоке питания.
Основные характеристики устройства РИТМ-К8-24DC/1-10A-НО:
- количество защищаемых каналов – 8;
- входное/выходное номинальное напряжение – 24 В постоянного тока;
- номинальный ток в каждом канале – регулируемый в диапазоне 1…10 А с шагом 1 А;
- включение/выключение каждого канала с помощью кнопок на лицевой стороне устройства;
- индикация отключения нагрузки визуальная (отдельно для каждого канала с помощью светодиодов красного цвета) и дистанционная (групповая с помощью сухого контакта);
- предупреждение о начале перегрузки в канале – визуальная индикация (светодиод желтого цвета) при установлении в канале рабочего то¬ка, превышающего 80 % от установленного значения;
- характеристика срабатывания – ступенчатая (мгновенное отключение при КЗ – до 10 мс, срабатывание с задержкой 30 с при перегрузке до 1,3 от Iном, срабатывание с задержкой 2 с при перегрузке до 1,5 от Iном);
- активное ограничение тока – есть;
- контроль входного напряжения – есть. Отключение устройства при выходе уровня питающего напряжения из диапазона 18…30 В постоянного то¬ка и фиксация события с помощью светодиодной индикации.
