IT-стойки TX CableNet

IT-специалисты сталкиваются с растущим дефицитом времени и управляют все более сложными системами.  Для ускорения прокладки сетевых кабелей профессионального качества Rittal выпустил новую сеть TX CableNet.

TX CableNet — это дальнейшее развитие TE 8000, основанное на уже хорошо зарекомендовавшей себя платформе TS со всеми ее преимуществами для IT сектора.

В этой новой IT-стойке Rittal объединились годы опыта с последними ноу-хау в области сетевой инфраструктуры в необычном решении. Даже большое количество кабеля с мягким радиусом изгиба легко вставляются, а идеальная прокладка кабеля достигается с помощью «принципа водопада». Предварительно собранная конструкция с открытой рамой Rittal обеспечивает быструю сборку и простоту обслуживания.

Характеристики стоек TX CableNet

– Принцип «водопада»

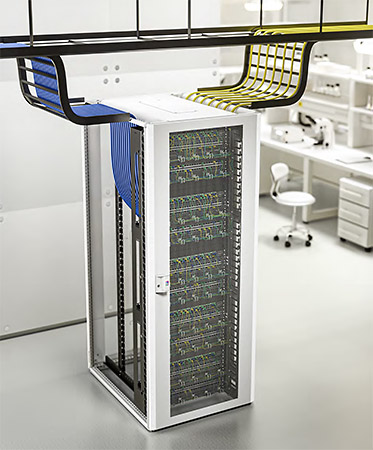

С самого начала новый TX CableNet был разработан как сетевая стойка и предназначена для идеальной прокладки кабеля с быстрой установкой. Принцип «водопада» применим даже к большому количеству кабелей: простой ввод вместо трудоемкого извлечения. Это обеспечивается углублениями с закругленными краями с обеих сторон и по всей глубине крыши. Наружные распорки для прокладки кабелей на краях крыши легко снимаются, весь жгут проводов вставляется, а затем распорки снова надежно закрепляются на месте. Таким образом, даже большие жгуты проводов скользят с крыши по мягкому радиусу изгиба в распределитель в кратчайшие сроки. Благодаря такому «водопадному принципу» прокладка кабеля соответствует передовому методу для медных и оптоволоконных кабелей.

Помимо поддержки концепции «водопада» с удобным вводом кабеля сверху, TX CableNet подходит для офисных помещений с фальшполом. Кабели просто вставляются снизу распределительного щита. В этом примере приложения кабели всех IT-компонентов, таких ка ПК, телефоны ил и принтеры, направляются к коммутационным панелям, группируются вместе с помощью коммутатора и перенаправляются на центральный сервер. Стеклянная дверца TX CableNet в любое время обеспечивает четкий обзор внутренней части стойки, что позволяет полностью контролировать все компоненты. Климат-контроль также прост и надежен — холодный воздух из окружающей офисной системы кондиционирования воздуха легко достигает активных компонентов через перфорированные передние и задние двери. Эти двери можно легко и безопасно охладить, используя приспособленную для этого монтажную пластину вентилятора в потолочной панели. Дополнительная безопасность обеспечивается опционально устанавливаемой комфортной ручкой AX с замком безопасности для защиты несанкционированного доступа.

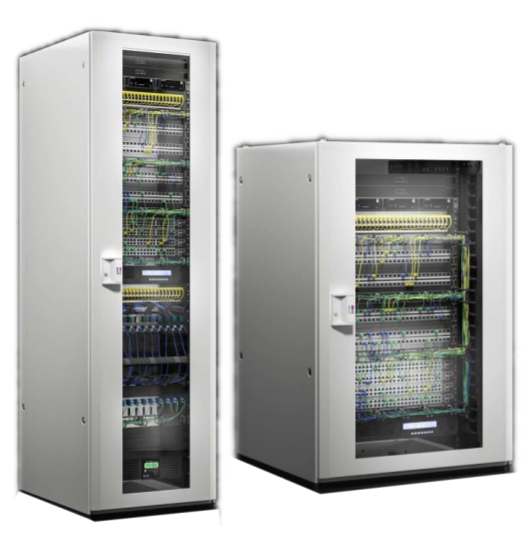

– Концепция «половинной высоты»

13 вариантов стоек представлены в уменьшенном размере, чтобы они были  доступны в условиях ограниченного пространства или при низких потолках. На этот случай подойдет новая стойка TX CableNet шириной и глубиной 600 мм и высотой 1200 мм. Если используется не все внутреннее пространство, понадобиться дополнительная крышка для предотвращения неравномерного распределения воздуха в стойке.

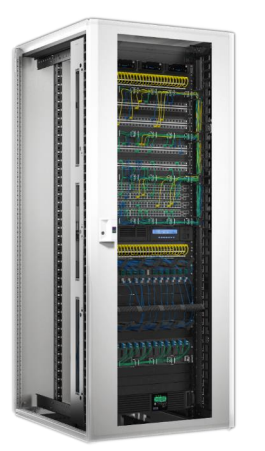

TX CableNet с застекленными и вентилируемыми дверями

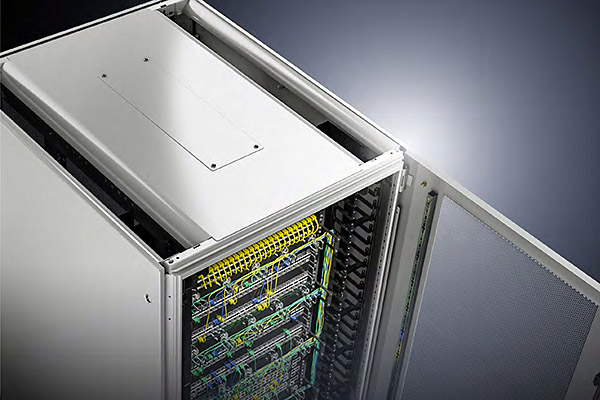

Помимо того, что нужно большие пучки кабеля должны быть спрятаны или по крайней мере аккуратно представлены, чтобы улучшить внешний обзор стойки, также следует позаботиться о вентиляции активных компонентов и внутренних кабелей. С этой целью новая стойка позволяет установить монтажную пластину вентилятора для непосредственной его установки. При такой ситуации монтажная  пластина вентилятора заменяет предусмотренный для этого вырез в крыше. Если также установлено вентилируемое основание, то в таком случае достигается эффективный воздушный поток.
Холодный воздух может поступать снизу стойки, поглощая горячий, затем выпуская его через монтажную пластину вентилятора.

Выбор двери для распределительного шкафа это не только момент внешней привлекательности, но и, что важнее, главный вопрос по обеспечению контроля микроклимата. Если нужна дверь для контроля микроклимата, то правильный выбор — вариант с оптимизацией вентиляции.
Имея перфорированную поверхность на 78%, этот вариант отлично подходит для установки активных сетевых компонентов и их охлаждения снаружи, где предусмотрено кондиционирования воздуха в помещении. Есть смысл использовать активные компоненты, которые могут независимо втягивать холодный воздух из перфорированной передней двери и выводить его через заднюю перфорированную дверь. Здесь опять-таки используется обычная в IT-технологиях прямая маршрутизация. Для этого достаточно иметь температуру в помещении и окружающей среды до +30° С. Если активные компоненты не имеют независимого воздухозаборника, то рекомендуется использовать шкаф с перфорированной дверцей для прокладки IT-кабелей.

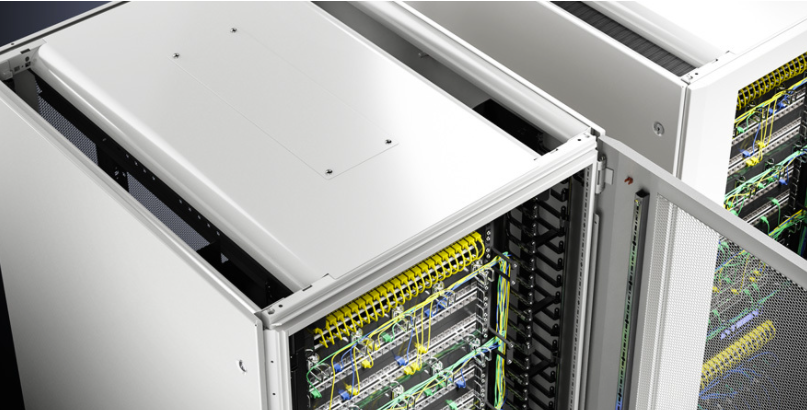

Линейка IT-стоек без боковых панелей

Отличный вариант для размещения линии стоек. Даже если позже вы передумаете и перейдете на автономные стеллажи, то сможете отдельно заказать боковые панели из ассортимента аксессуаров серии TX CableNet.

Для такого подхода производитель дает небольшую рекомендацию — выбирайте варианты без боковых панелей только при использовании сплошной крыши и сплошной двери. Установка потолочного вентилятора или перфорированной двери не рекомендуется, поскольку в противном случае подача воздуха в стойку невозможна. Установленный на крыше вентилятор бесконтрольно всасывает окружающий воздух, поэтому типичная циркуляция воздуха недоступна.

Купить IT-стойки серии TX CableNet у нас на сайте через каталог Rittal, а также отправив запрос нашим специалистам через формы обратной связи или по телефонам, указанным в разделе «Контакты».
