Эффективное охлаждение

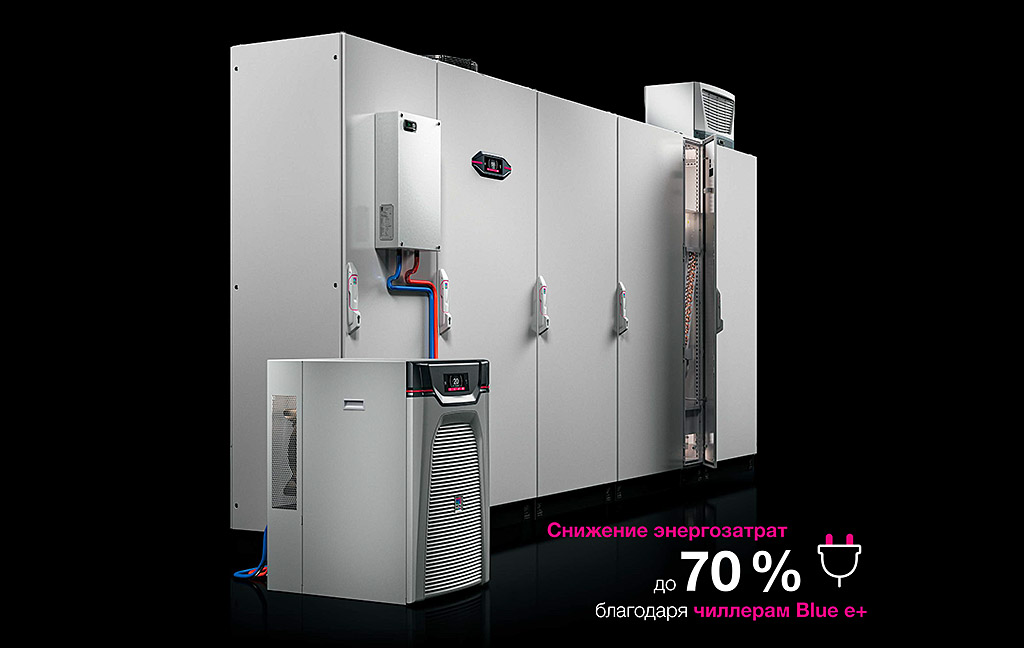

Устройства жидкостного охлаждения RittalRittal-Cooling-001.jpg


В различных производственных процессах охлаждение жидкостью является важнейшим условием бесперебойной эксплуатации. Необходимо поддерживать точную температуру в распределительных шкафах и станках, двигателях и штамповочных машинах, генераторах и высокомощных лазерах.

Высокая гибкость системы, а также возможность отвода больших количеств тепла делает использование жидкостного охлаждения особенно эффективным в различных случаях применения.

Охлаждение процессов — система для всех отраслей

Rittal-Cooling-stanki.jpgОбрабатывающие станки
Области применения: высокооборотные шпиндели, двигатели, привода, распределительные шкафы.
  • Применение по всему миру благодаря двухчастотному исполнению
  • Энергоэффективность благодаря продуманному управлению
  • Минимальная занимаемая площадь благодаря удобной конструкции

Rittal-Cooling-laser.jpgЛазерная техника
Области применения: высокомощные лазеры и оптика.
  • Инновационная концепция управления с точным поддержанием температуры благодаря встроенному ПИД-регулированию
  • Адаптируемая гидравлическая система, трубопроводы из пластика, нержавеющей стали или меди
  • Разнообразные возможности интеграции в конструкцию машины благодаря компактным размерам

Rittal-Cooling-svarka.jpgСварочное оборудование
Области применения: сварочные электроды.
  • Компактность благодаря интеграции в конструкцию роботов
  • Высокая надежность благодаря нанопокрытию конденсатора
  • Высокая энергоэффективность и срок службы благодаря возможности интеграции в систему управления

Rittal-Cooling-upakovka.jpgПищевая промышленность и упаковка
Области применения: оборудование для упаковки, штамповочные машины для блистерной и надувной упаковки.
  • Соответствие гигиеническим требованиям благодаря корпусу из нержавеющей стали
  • Исполнение водопроводящих частей из нержавеющей стали
  • Высокая надежность благодаря нанопокрытию конденсатора

Rittal-Cooling-IT.jpgIT-инфраструктура
Области применения: стойки, ряды стоек, помещения.
  • Высокая энергоэффективность (EER) благодаря использованию естественного охлаждения и компонентов с инверторным управлением
  • Высокая надежность благодаря системам с резервированием (насосы, компрессоры и т. д.)
  • Высокая надежность благодаря универсальным интерфейсам: SNMP,BACnet и др.

Rittal-Cooling-electro.jpgЭлектроника/электрораспределение
Области применения: распределительные шкафы, преобразователи частоты, высокомощные двигатели, измерительные системы, генераторы.
  • Спектр мощностей охлаждения от 0,3 до 10 кВт
  • Обширные возможности подключения воды
  • Высокая безопасность благодаря контролю утечек
  • Охлаждение при температуре окружающей среды до +70 °C


Воздухо-водяные теплообменники — эффективность в любом помещении


С помощью охлаждающей воды от центрального чиллера температура внутри шкафа может поддерживаться ниже уровня температуры окружающей среды. В шкаф пыль не проникает.


Важно: воздухо-водяные теплообменники используются в сочетании с системами обратного охлаждения (чиллерами) или в имеющихся гидравлических контурах.
Если теплообменник и источник холодной воды территориально разнесены, то тепло из распределительного шкафа не выделяется в окружающую среду.

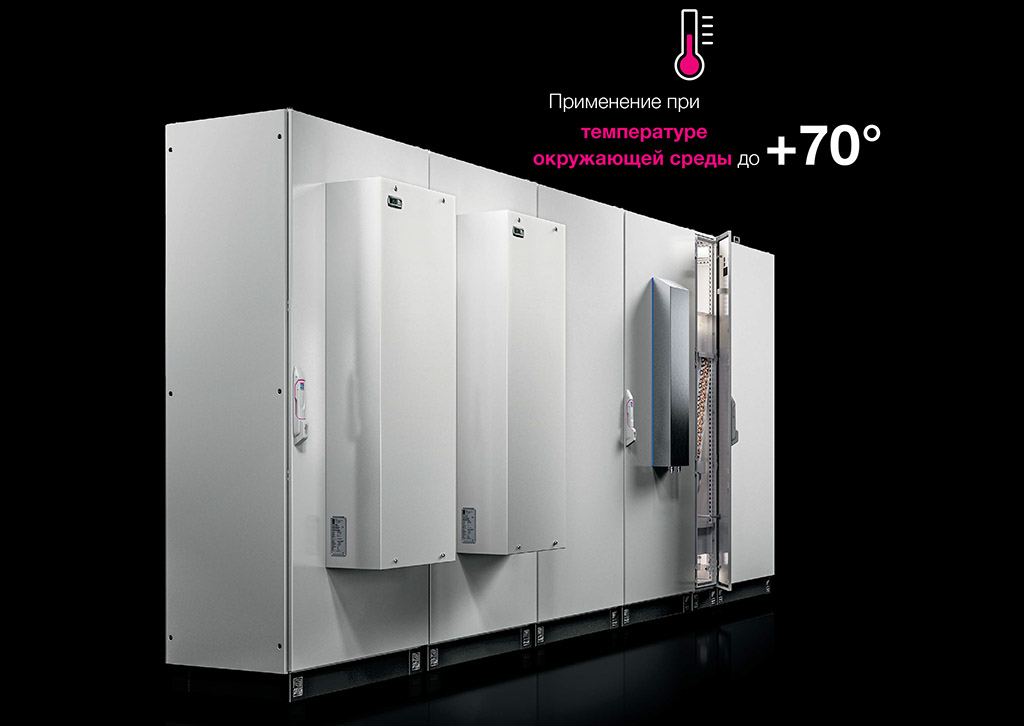

Воздухо-водяные теплообменники могут эксплуатироваться при температурах окружающей среды от +1 °C до +70 °C.

Экстремальное загрязнение окружающего воздуха, например, пыль или масло, также не влияет на функциональность.
Большие количества тепла отводятся на малом пространстве. Благодаря большой поверхности теплообменника и EC-вентиляторам достигается высокий КПД.

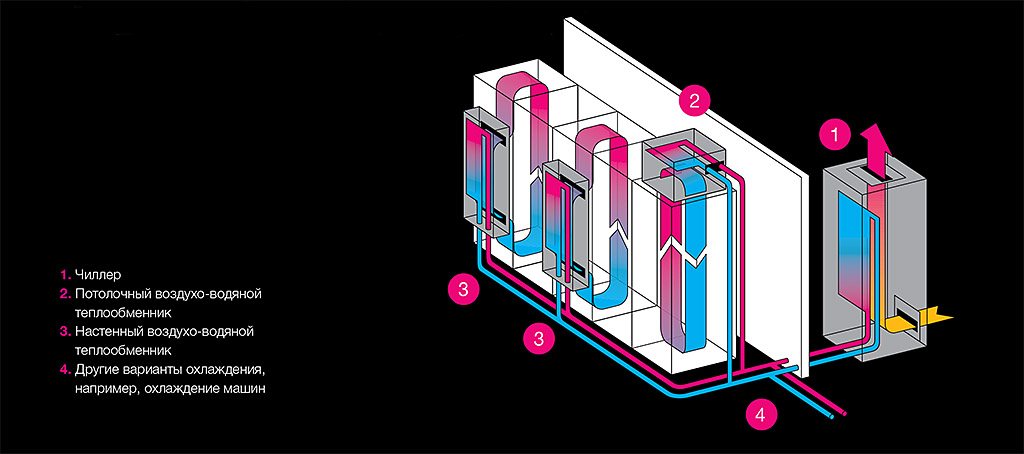

Настенные или потолочные воздухо-водяные теплообменники
В соотношении с отводимым тепловыделением, воздухо-водяные теплообменники обладают более низким весом и относительно малым объемом. Благодаря этому возможна установка на вертикальных поверхностях шкафа.

Повышенная безопасность и большой срок службы.

Для теплоносителей, не поддающихся точному определению, или даже для морской воды предлагаются воздухо-водяные теплообменники, оснащенные водопроводящими частями из нержавеющей стали 1.4571
(V4A). Коррозия практически полностью исключается.

Настенный монтаж: Для установки на стенку или другую плоскую вертикальную поверхность с достаточной площадью

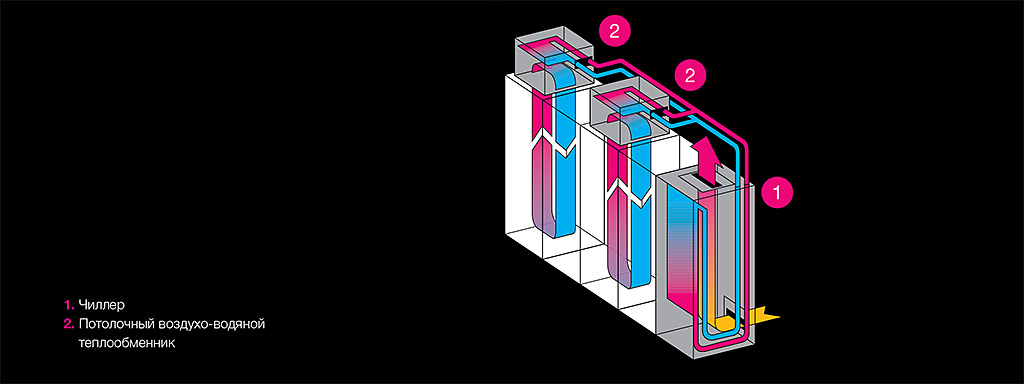

Потолочный монтаж: Для линеек шкафов, при невозможности монтажа на дверь.


LCP — Liquid Cooling Package обеспечивает высокую мощность на малой площади
Разделение системы охлаждения и шкафа предотвращает попадание воды в шкаф и повышает удобство монтажа и сервисного обслуживания. Промышленный LCP помещается в лифт и проходит сквозь двери.
Благодаря малому весу поверхностная нагрузка небольшая.

В промышленном производстве все чаще требуются воздухо-водяные теплообменники, которые могут развивать мощность охлаждения до 10 кВт. На основании очень успешного опыта в области IT-охлаждения компания Rittal специально разработала мощный Промышленный LCP (Liquid Cooling Package).
Преимущество этого теплообменника заключается прежде всего в том, что он может не только развивать высокую мощность, но и легко интегрируется в систему шкафов Rittal VX25.

Теплообменник может быть легко встроен в линейку шкафов. Ток воздуха в зависимости от потребностей в охлаждения может быть направлен вправо или влево, при расположении между шкафами в обе стороны.

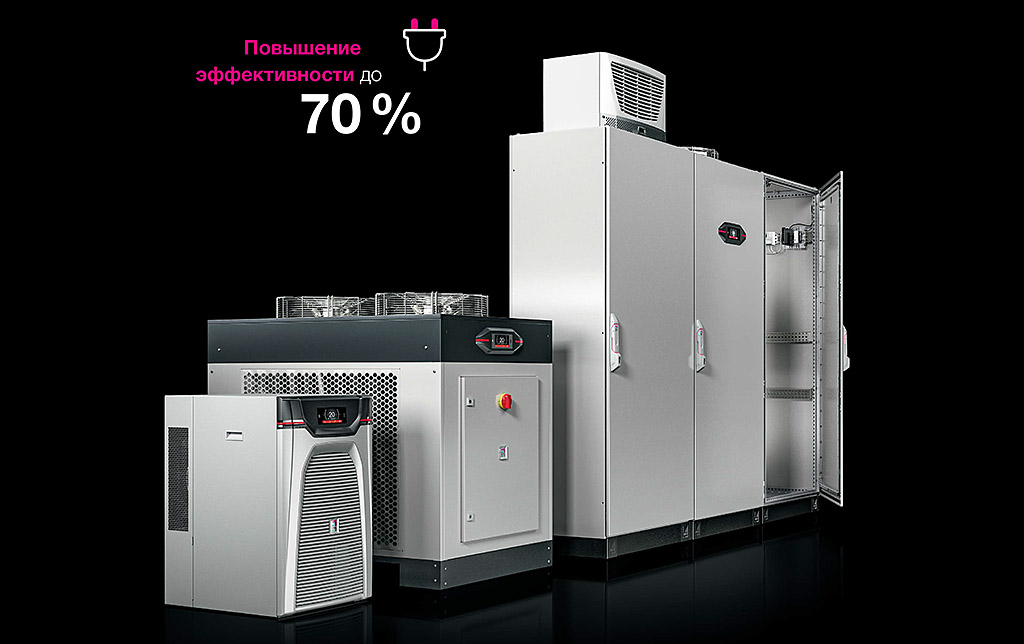

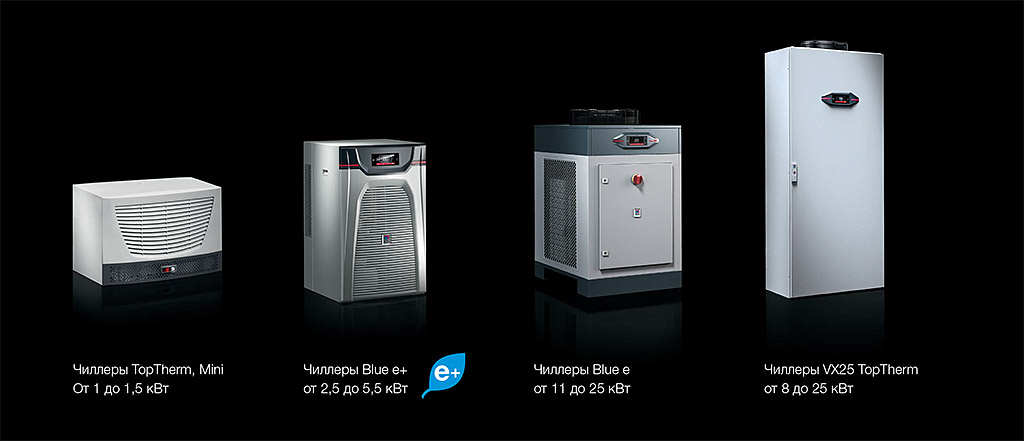

Чиллеры — точность и эффективность


Чиллеры обеспечивают централизованное и экономичное охлаждение и подготовку охлаждающего средства (как правило, воды). Свое основное применение они находят при высоких тепловых нагрузках. С помощью трубопроводов решаются все задачи по охлаждению устройства или машины.
Благодаря чиллерам производится пространственное разделение генерации холода и охлажения процессов. Чиллеры обеспечивают параллельное и эффективное снабжение водой нескольких потребителей.


Скорость
  • Экономия времени при выборе и заказе пакетов опций благодаря простому конфигуратору и малым срокам поставки со склада
  • Простое, быстрое проектирование благодаря доступности данных и макросов в EPLAN Data Portal, EPLAN Fluid и ресурсах CADENAS

 Точность
  • Высокая точность обработки у машин благодаря прецизионному охлаждению
  • Чиллеры Rittal обеспечивают высокую точность поддержания температуры

 Надежность
  • Применение по всему миру благодаря соответствию стандартам и требованиям
  • Отказоустойчивость благодаря всемирной сервисной сети Rittal, глобальная доступность запчастей
  • Простой контроль и удаленный мониторинг через IoT-интерфейс.

 Эффективность
  • Снижение выбросов CO₂ и энергозатрат благодаря высокой энергоэффективности
  • Меньше хладагента благодаря микроканальной технологии

При монтаже и вводе в эксплуатацию обратить внимание
◾ Подключение подвода и отвода допустимо только по предварительному согласованию с производителем.
◾ Не устанавливайте чиллер вблизи отопительных приборов.
◾ Чиллер можно устанавливать только на ровной укрепленной поверхности. Максимальное отклонение от горизонтали составляет 2°.
◾ Потребители должны быть подключены к чиллеру через изолированные трубопроводы или шланги.
◾ Если потребитель находится выше чиллера, в трубопроводе подаваемой воды нужно установить обратный клапан, а в трубопроводе отводимой воды магнитный клапан, чтобы избежать переполнения бака.
◾ Для чиллеров наружной установки под крышей, минимальная температура окружающей среды указана в технических характеристиках.
◾ При отрицательной температуре в чиллерах (для воды) необходимо добавлять в воду гликоль в указанной пропорции.
◾ Если контур потребителя может перекрываться, то для защиты насоса необходимо предусмотреть байпас.
◾ Циркуляционный насос ни при каких условиях не должен работать всухую, во избежание его повреждения.


Пространственное разделение
◾ Пространственное отделение чиллера от распределительных шкафов и машин позволяют отводить высокие тепловые нагрузки при стесненных, сложных пространственных условиях. В любом случае наряду с охлаждением распределительных шкафов можно осуществлять охлаждение процессов и машин или охлаждение жидкости.
◾ Благодаря наличию жесткого промышленного корпуса, чиллеры представляют собой оптимальное отдельно стоящее решение.
