Как зажимать правильно
Клемма [нем. klemme] — механический зажим для быстрого присоединения или закрепления проводов.
Проблема надёжного соединения проводников в электрической цепи появилась сразу же после появления первого функционального источника электричества в 1800 году — т.н. «вольтов столб».
Во́льтов сто́лб — устройство, применявшееся на заре электротехники для получения электричества.
В 1800 году итальянский учёный Алессандро Вольта опустил в банку с кислотой две пластинки — цинковую и медную — и соединил их проволокой. После этого цинковая пластина начала растворяться, а на медной стали выделяться пузырьки газа. Вольта предположил и доказал, что по проволоке протекает электрический ток.
В 1800 году итальянский учёный Алессандро Вольта опустил в банку с кислотой две пластинки — цинковую и медную — и соединил их проволокой. После этого цинковая пластина начала растворяться, а на медной стали выделяться пузырьки газа. Вольта предположил и доказал, что по проволоке протекает электрический ток.
Как соединить два провода и не устроить короткое замыкание, пожар или маленькую техногенную катастрофу? Все эти вопросы требовали ответов и решений...
Французский инженер Жан-Пьер Ани в 1892 году издаёт своё «Практическое руководство по установке электрического освещения», в котором описывал не только механическое соединение двух отрезков провода при помощи сил взаимного прижатия, т.н. «скрутку», но и простейшую винтовую клемму.
Совсем скоро электромонтёрам стало очевидно, что именно клеммное соединение практически не имеет недостатков: проводники можно неоднократно соединять и разъединять; концы проводников изолированы; отсутствуют окисление и риск изломов.
Сегодня клеммы, они же клеммники, клеммные блоки, клеммные зажимы или клеммные соединители; настолько прочно и повсеместно вошли в процесс электромонтажных работ, что представить себе электрическую цепь без клеммы невозможно.

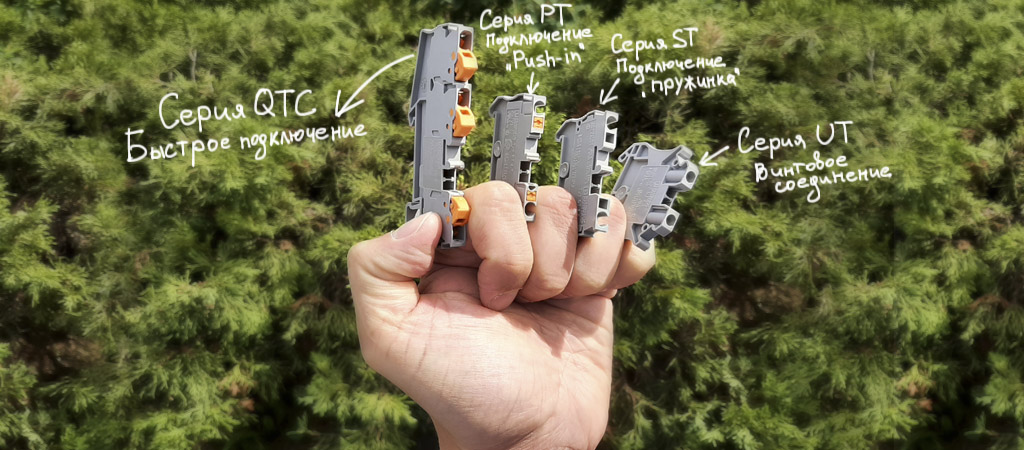

Мы покажем вам небольшую часть номенклатурного разнообразия компании Phoenix Contact — самые простые и самые ходовые клеммы:

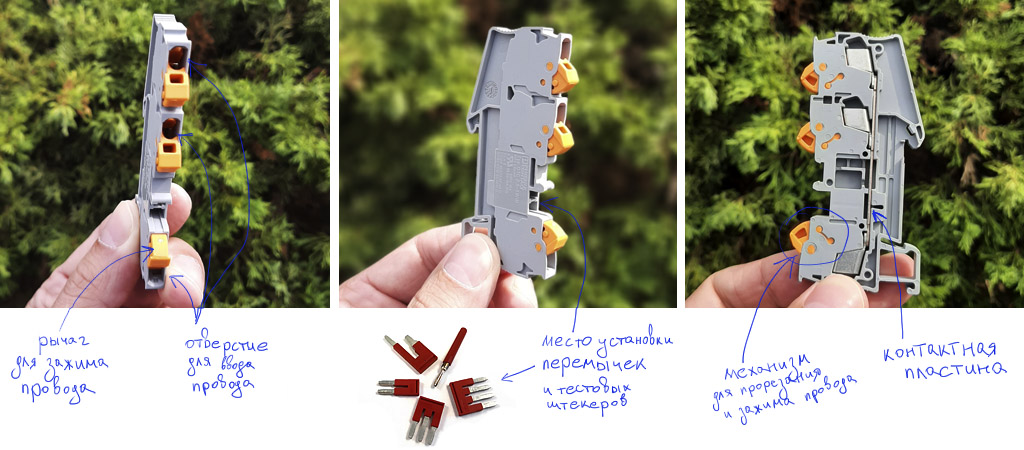

Серия QTC
Электротехнические клеммы QTС серии QUICKON предназначены для максимально быстрого подсоединения проводов.
Прелесть этих клемм в том, что не требуются снятие изоляции и обработка для защиты от расплетания.
Для мгновенного подключения провода нужно лишь обрезать до нужной длины. При подключении с провода прорезается изоляция, при этом он надежно фиксируется в конечном положении, образуя газонепроницаемое соединение с большой площадью контакта. А рычаги зажима провода чётко сигнализируют о коммутационном состоянии цепи.
Изолирующие корпуса клемм изготавливаются из перерабатываемого полиамида PA 6.6., который не содержит галогена, не подвержен воздействию УФ-излучения и может использоваться при температуре окружающей среды до 130 °C.

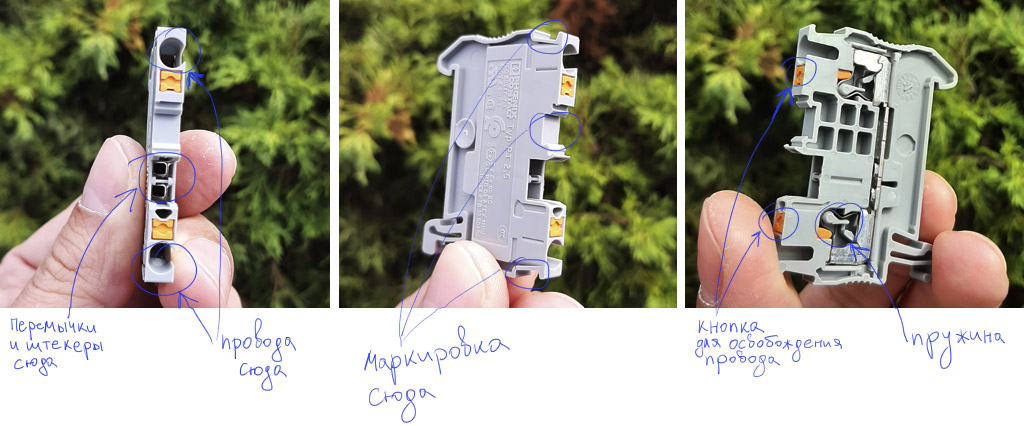

Серия PT
Соединительные клеммы РТ с разъемами push-in предназначены для прямого подключения проводов. Это означает, что жесткие провода и провода с кабельными наконечниками можно подключать к клеммам без использования инструмента.
Особая форма пружины позволяет с легкостью вводить провода с кабельными наконечниками сечением от 0,34 мм2 и жесткие провода до 185 мм2.
При введении провода контактная пружина автоматически разжимается. Чтобы отжать пружину, можно использовать любую стандартную отвертку — просто и без прямого контакта с токопроводящими частями.

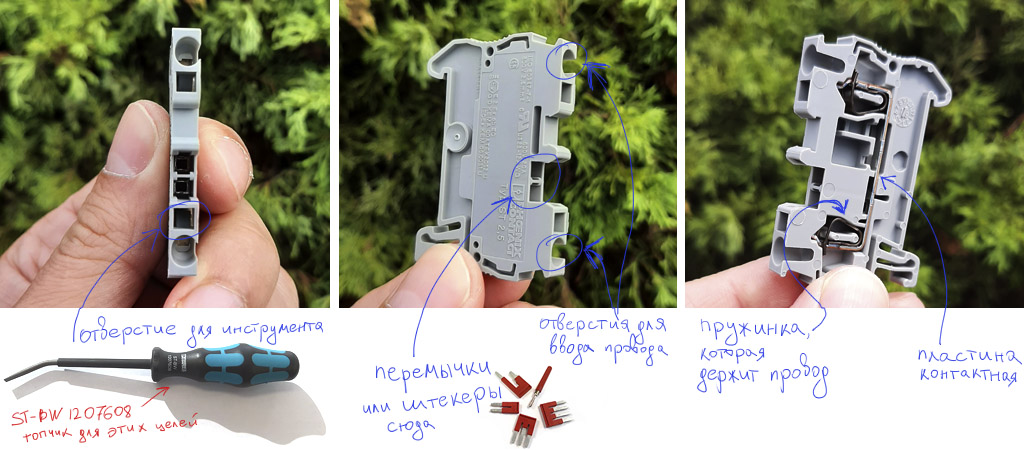

Серия ST
Пружинные клеммы ST обеспечивают надежный подпружиненный контакт.
Усилие зажима не требует регулировки: при подсоединении образуется устойчивое к вибрации, газоплотное и стабильное соединение.
Эти клеммы имеют большие вводные отверстия, что позволяет подключать к ним провода с кабельными наконечниками и изолирующими хомутами номинального сечения.
Пружина в клемме разжимается при помощи стандартной отвертки: после введения провода в соответствующее гнездо клеммы и извлечения инструмента — провод автоматически зажимается. Возможность подключения спереди обеспечивает удобство обслуживания — провод и отвертка вставляются параллельно в одном направлении.
Но! Мы считаем, что правильнее зажимать и разжимать нужно специальным инструментом, именно поэтому монтажники 80-го уровня используют специальную отвёртку ST-BW 1207608, её изогнутая форма позволяет без труда добираться в самые труднодоступные места.

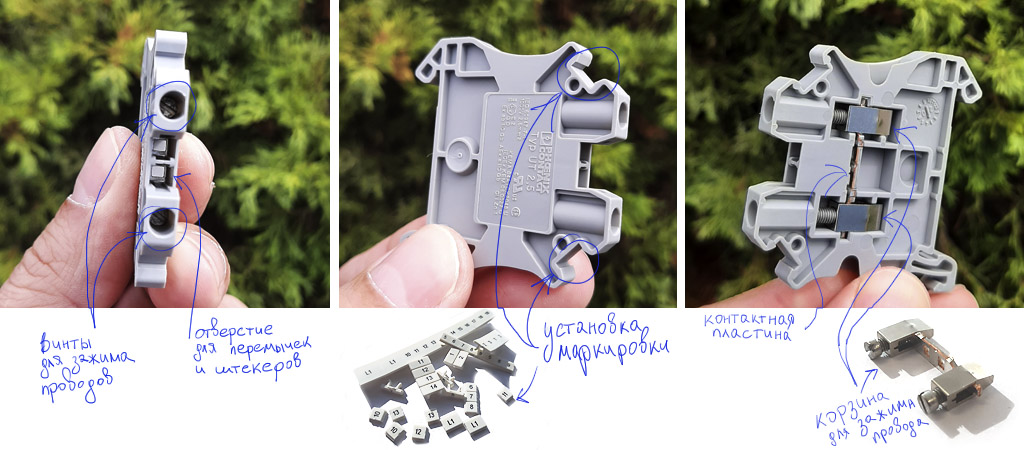

Серия UT
Клеммы UT с винтовыми зажимами зарекомендовали себя в течение более чем 80 лет в самых разных областях применения. Основная их особенность — подключение проводников не требует обслуживания, а именно периодической проверки затяжки винтового соединения.
Ослаблению препятствует технология Reakdyn, в которой используется разработанный и запатентованный Phoenix Contact резьбовой фиксатор.
Пользователь может подключать провода к клеммам серии UT без предварительной подготовки.
Подключение нескольких проводников к одному зажиму — часто используемая на практике возможность.

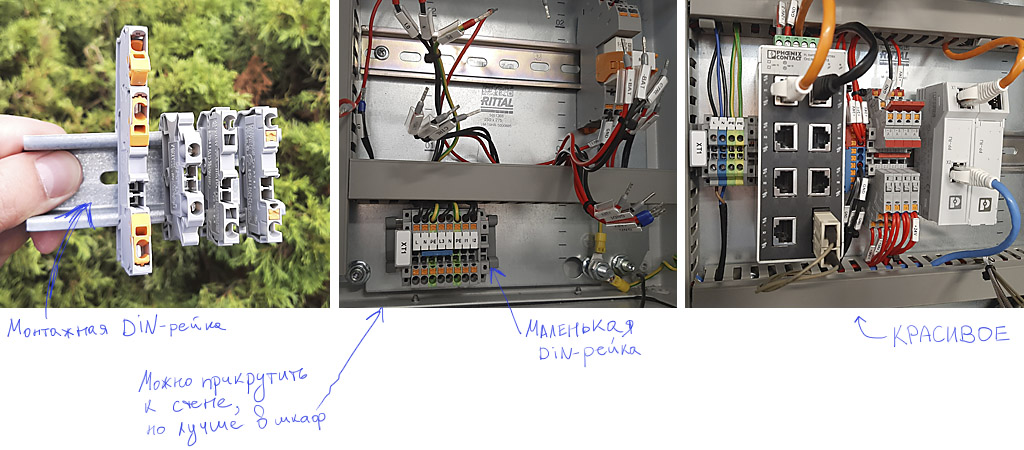

DIN-рейка
А сорганизовать все эти клеммы в общий конструктив нам помогут обычные din-рейки.
Основные электромеханические характеристики данных клемм — сила тока и температурный режим.
Если с первым параметром всё более-менее понятно: корпус клеммы промаркирован значениями про выдерживаемое напряжение, сопротивление, а также сечение подключаемых проводов, что определяет их сферу применения. И как бы ни хотели подключить к клемме проводник сечением 95 мм2, если на ней маркировка 2.5, у нас ничего не выйдет, точнее, не войдёт.
А вот с температурным режимом ситуация гораздо интереснее. Так как корпуса представленных клемм изготовлены из полиамида, производитель заявляет о возможности их использования при температурном режиме до 130 °C.
Согласитесь, создать в электротехническом шкафу температуру выше 130-ти градусов это достаточно трудоёмкое занятие, да и шкаф объективно жалко, хотя у нас в каталоге есть и не очень дорогие.
Другое дело, если взять чугунную сковороду, немного угля, термометр Fluke 62 max+ и посмотреть, что же будет с клеммой после ста тридцати градусов выше нуля:
