Источники питания Phoenix Contact - усовершенствованные решения для промышленного применения.
Надежность электроснабжения имеет решающее значение для работоспособности сложных и отвественных агрегатов и систем. Поэтому Phoenix Contact усовершенствовал источники питания для промышленного применения:
Линейка STEP POWER
Первое, что бросается в глаза, это новый корпус. Теперь блоки питания STEP POWER доступны в сером цвете, идеально подходящем для применения в сфере автоматизации зданий. Блоки питания пригодны для установки в распределительных щитках или в панелях управления. Монтаж осуществляется как на DIN-рейку, так и винтами на монтажную поверхность.
Ассортимент линейки практически полностью изменился. Габаритные размеры блоков отличаются только шириной: 36, 54, 72 и 90 мм. Высота — 90 мм и глубина — 61 мм для всех моделей одинаковы. Появились новые комбинации параметров выходных характеристик. Теперь имеется уже 10 вариантов с номинальными выходными напряжениями: 5, 12, 15, 24 и 48 В DC. Также, для некоторых моделей дополнительно появилась возможность ручной подстройки выходного напряжения (22,5 — 29,5 B DC) для компенсации падения напряжения на линии. Широкий диапазон входных напряжений: 85 … 264 В АС (45 … 65 Гц) или 95 … 250 В DС делает возможным применение в сетях с нестабильным напряжением и провалами напряжения в сети длительностью 20 мс. Блоки можно подключать параллельно для резервирования и повышения выходной мощности.
Блоки питания STEP POWER отличаются минимальным потреблением энергии, при работе без нагрузки. Этот показатель в 7 раз ниже, чем у аналогичных изделий других производителей. Расширился диапазон эксплуатационных температур, теперь от — 25 до +700 С. В номинальном режиме эксплуатации КПД составляет более 84%. Наработка на отказ составляет более 500000 часов. Контроль функционирования осуществляется при помощи светодиодов. Все это говорит об эффективности и экономичности этих изделий.
Линейка MINI POWER
Блоки питания из этой линейки специально разрабатывались для применения в децентрализованных системах автоматизации. Оснащены широким набором функций сигнализации и оптимизированной системой управления аккумулятором. Обеспечивают надежный пуск тяжелых нагрузок с высоким пусковым током благодаря большому резерву мощности (Power Boost). Существуют модели, имеющие встроенный ИБП, обеспечивающий буферное время до 45 минут.

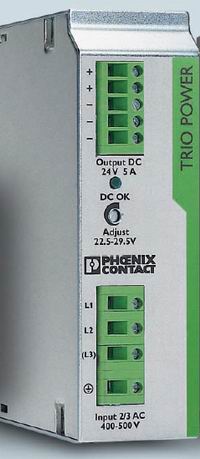

Линейка TRIO POWER
Блоки питания для использования в системах автоматизации производственных процессов серийного производства должны отвечать определенным требованиям. Для них достаточно наличия только базовых функций, в сочетании с надежностью и безотказностью в работе.
Продуктовая линейка TRIO POWER дополнилась пятью новыми блоками питания:
3АС — 24 В/5 А;
1АС — 12 В/5 А, 10 А;
1АС — 48 В/5 А, 10 А.
Источники питания TRIO POWER обладают возможностью сохранять выходные параметры при пропадании одной из фаз в трехфазной цепи, при входном диапазоне напряжений: от 320 В до 575 В AC.
Широкий диапазон входных напряжений для однофазной цепи: 85 … 264 В АС (45 … 65 Гц). Электрическая прочность устройства сохраняется даже при повышении напряжения до 300 В. Функция компенсации провалов напряжения также присутсвует.
Блоки можно подключать параллельно для резервирования и повышения выходной мощности. Эксплуатационные температуры: от — 25 до +700С, рекомендуемая температура не более 550С. Наработка на отказ составляет более 500000 часов (57 лет непрерывной работы). Есть возможность компенсации падения напряжения на линии (22,5 — 29,5 B DC) с ручной подстройкой. Полезным также будет наличие дополнительной отрицательной клеммы для заземления вторичной цепи.
Линейка QUINT POWER
Все в одном или почти все! Так можно охарактеризовать в целом данную продуктовую линейку. Такого количества функций, реализованных в одном блоке питания сложно еще где-то найти. Также, с этого года ассортимент обновился почти полностью. Это стало возможным благодаря применению в блоках питания QUINT POWER инновативной технологии SFB (Selective Fusebreaking Technology), что можно перевести как селективное отключение неисправных цепей.
Что это значит?
Возьмем типичную ситуацию, когда от одного блока питания запитываются контроллер и прочие переферийные устройства (привода, LCD — панель, датчики и проч.). Каждая линия защищается собственным автоматом или плавкой вставкой. Предположим, что на линии одного из потребителей возникает короткое замыкание или перегрузка. Благодаря технологии SFB происходит следующее: блок питания в течении 12 мс выдает ток в 6 раз превышающий Iном. Естественно, этого времени достаточно, чтобы сработал электромагнитный расцепитель автоматического выключателя. Тем самым, мгновенно локализуется неисправная часть цепи, а важные части оборудования остаются в эксплуатации, и производственный процесс протекает дальше.
Какие еще полезные функции реализованы в этих блоках питания?
Для трехфазных цепей диапазон входных напряжений: 320 … 575 В АС (45 … 65 Гц) и 450 … 800 В DC. Обеспечивается бесперебойная работа в трехфазных цепях, при пропадании одной их фаз, а также стойкость к импульсным перенапряжениям до 6 кВ.
Для однофазных цепей диапазон входных напряжений: 85 … 264 В АС (45 … 65 Гц) или 95 … 350 В DС.
Имеется запас мощности (Power Boost) для пуска «тяжелых» нагрузок — ток нагрузки до 1,5 раза больше от Iном (при температуре до +400С такой режим неограничен по времени). Блоки питания имеют функции мониторинга и сухой контакт. Предусмотрена возможность параллельного и последовательного подключения нескольких устройств. Данные блоки питания также имеют дополнительную отрицательную клемму для заземления вторичной цепи. Возможна компенсации падения напряжения на линии (18 — 29,5 B DC) с ручной подстройкой. Допустимый рабочий диапазон температур: — 25 … +700С (до +60О С — без ухудшения характеристик).

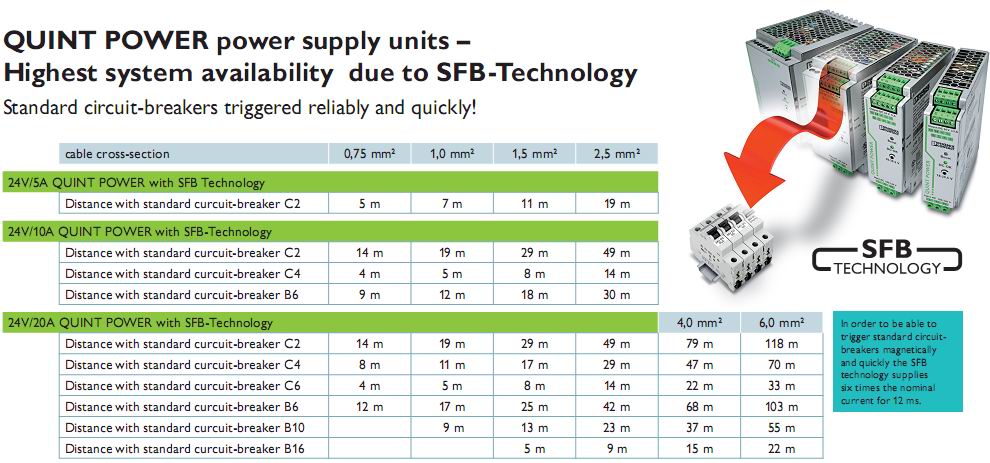

Для оптимального подбора источника питания QUINT POWER SFB, номинала и типа автоматического выключателя, длины кабеля и сечения его жил, разработана специальная таблица:
- источники питания имеют широкий диапазон входного напряжения;
- высокая надежность эксплуатации благодаря длительной компенсации провалов напряжения при полной нагрузке (>20 мс) и высокому значению наработки на отказ (более 500 000 ч.);
- возможность параллельного включения для повышения мощности и резeрвирования;
- простая эксплуатация благодаря контролю функционирования с помощью светодиодов.
