Кабельные решения LAPP

Кабельные сборки, изготовленные по спецификации клиента, готовые решения для подключения серводвигателей, отвечающих промышленным стандартам, даже сложные высокоскоростные системы кабельных цепей — все это стало возможно благодаря ÖLFLEX® CONNECT — Системным решениям LAPP.

 Компания расширяет ассортимент готовых кабельных сборок, совершая логичный шаг от поставщика компонентов к поставщику готовых системных решений. Акцент делается на расширении того, что компания делает лучше всего. В LAPP это кабели, соединители и аксессуары, которые вместе образуют комплексное системное решение.


 LAPP предлагает три вида готовых решений:

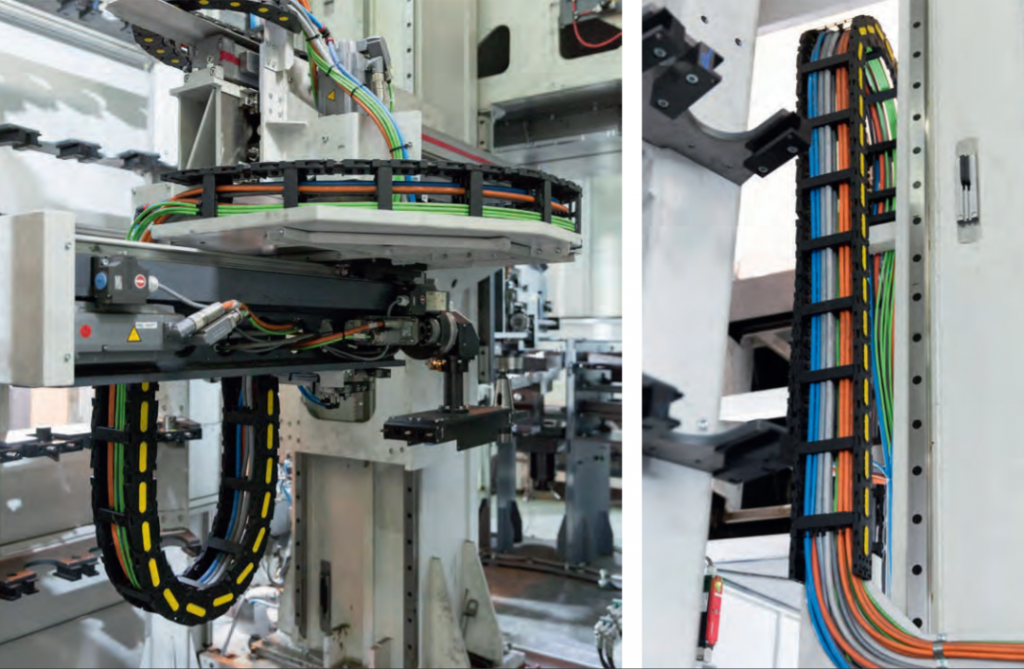

ÖLFLEX® CONNECT CHAIN
Готовые к подключению буксируемые кабельные цепи

Кабельная цепь представляет собой соединенные звенья, по оба конца которой устанавливаются кольцевые крепления. Дополнительные аксессуары как поддерживающие ролики или направляющие каналы, существенно увеличивают возможность цепи.

 Чаще всего энергоцепи применяются для передвижения кабелей и шлангов по строго заданной траектории, для фиксации и механической их защиты внутри цепи. К тому же это наиболее простой и экономичный способ соединения двух частей оборудования для передачи энергии.

 Какие существуют преимущества использования кабельных цепей?

1. Возможность одновременной прокладки различных кабелей и шлангов.
2. Возможность использования их в жестких условиях эксплуатации (наличие пыли, влаги, агрессивных химических и атмосферных компонентов и т. д.).
3. Высокая скорость и ускорение.
4. Быстрый монтаж (отсутствуют дополнительные механизмы, как, например, в системах кабельных тележек).
5. Легкость в обслуживании.
6. Большие длины перемещения.


Одно звено цепи включает в себя следующие компоненты:

• боковая стенка звена;
• рамка;
• перегородки;
• защитные крышки (полиамидные, алюминиевые, стальные);
• клипсы.

На концевые крепления устанавливаются разные системы фиксации кабелей и шлангов (пластиковые планки-гребенки, металлические хомуты).

Разновидности буксируемых кабельных цепей

Готовые решения LAPP на базе буксируемых кабельных цепей включают в себя полиамидные или стальные цепи, укомплектованные особо гибкими кабелями, защитными гофрорукавами, гидравлическими или пневматическими шлангами, включая концевую заделку (соединители, арматура), а также дополнительными устройствами, как буксировочные тележки или направляющие конструкции.

 Полиамидные кабельные цепи — чаще всего используемые буксируемые цепи, изготовленные из полиамида (BRYLON 6) в самонесущем, а также в слайдинговом исполнении и системах с круговым перемещением.
Возможен открытый или полностью закрытый тип конструкции.





 Стальные кабельные цепи — буксируемые цепи, изготовленные из гальванизированной или нержавеющей стали в самонесущем, а также в слайдинговом исполнении и системах с круговым перемещением. Отлично подходят для условий, в которых нельзя применять полиамидные цепи (например, очень высокие или низкие температуры, горячая стружка, и т. д.).
Возможен открытый или полностью закрытый тип конструкции.




 Комбинированные кабельные цепи.
Звенья и крышки кабельной цепи сделаны из разных материалов (например, стенки звеньев сделаны из полиамида, а крышки из стали или алюминия) для специального применения. Такое комбинирование материалов позволяет улучшить ее механические свойства по сравнению с полиамидными цепями, при этом сохранив относительно невысокую стоимость и удобство монтажа и обслуживания.

 Также возможен открытый или полностью закрытый тип конструкции.

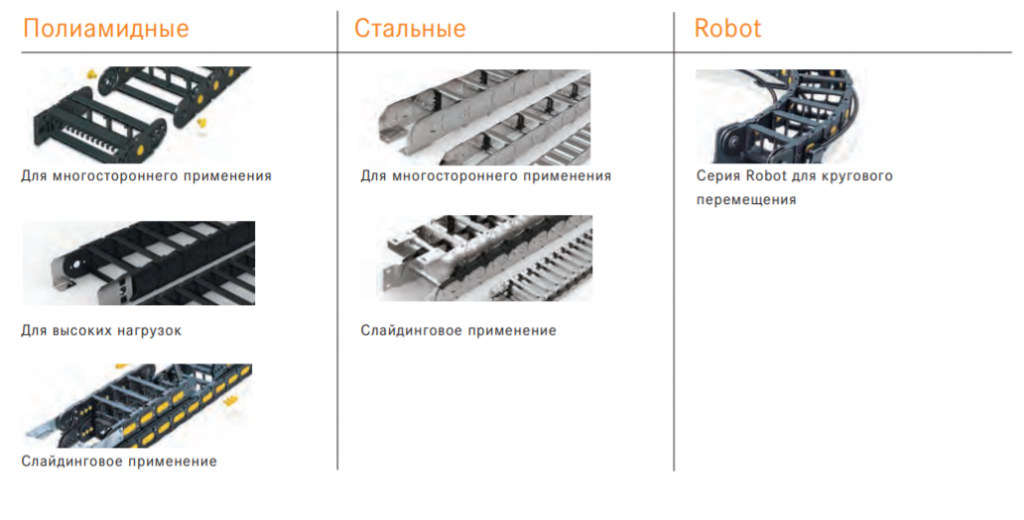

Для того чтобы выбрать для себя правильную кабельную цепь, необходимо в первую очередь отталкивать от внутренних размеров звена, обращая внимание на материал (полиамид или сталь), скорость, ускорение и другие факторы. Ниже приведена таблица в помощь при выборе необходимой энергоцепи:

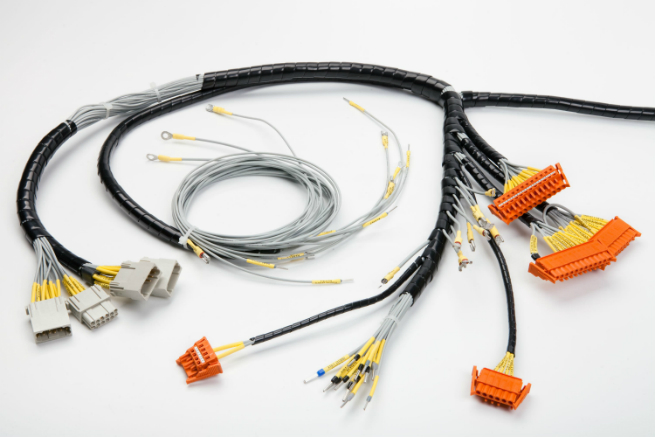

ÖLFLEX® CONNECT CABLES
Кабельные системы LAPP

  Компания производит различные типы кабелей для быстрого оснащения станков ЧПУ, пультов управления, шкафов управления и электрооборудования. Ассортимент LAPP включает как одножильные и многожильные кабели, так и экранированные кабели. Представлен широкий выбор наконечников для обжима контактов, соединителей и корпусов для их установки.

Мы также поставляем особо гибкие, прочные высококачественные спиральные кабели. Более того, мы специализируемся на системных решениях из оптоволокна. В наличии имеются кабели в стандартных длинах, но также производится, поставляется их той длины, которая необходима заказчику.

ÖLFLEX® CONNECT SERVO
Серво системы LAPP

Компания предлагает три вида системных решений для серводвигателей на ваш выбор:

Все кабели оснащены высокотехнологичными разъемами. В отличие от обычных разъемов, чтобы вскрыть корпус, на него достаточно лишь надавить и повернуть. Контакт с экраном кабеля в 360° обеспечивает наилучшие показатели (6 дБ). Кроме того, конструкция кабеля из основной серии позволяет применять полуавтоматизированный процесс производства. Это гарантирует высокую надежность и стандарт качества для разных стран.

 Очевидными преимущества этого решения являются:

•  улучшенный контакт с экраном кабеля (6 дБ) благодаря новому дизайну разъема (стандарт 1, SIEMENS®);
•  высокое качество сборки благодаря полуавтоматизированному процессу сборки;
•  защита от неумелого обращения.

 Больше технической информации о решениях ÖLFLEX® CONNECT, о вариантах исполнениях цепи, подборе и расчете длины кабеля, а также аксессуарах вы найдете в рабочей книге (прикрепить скаченный док).

 Специалисты ЗАО «Профессиональные сетевые системы» проконсультируют вас по выбору кабельной цепи и подберут необходимые аксессуары. Заказать консультацию и купить кабельную цепь можно по телефонам на сайте, через формы заказа или отправив заявку на почту.
