Система комплексной проверки оборудования подстанций

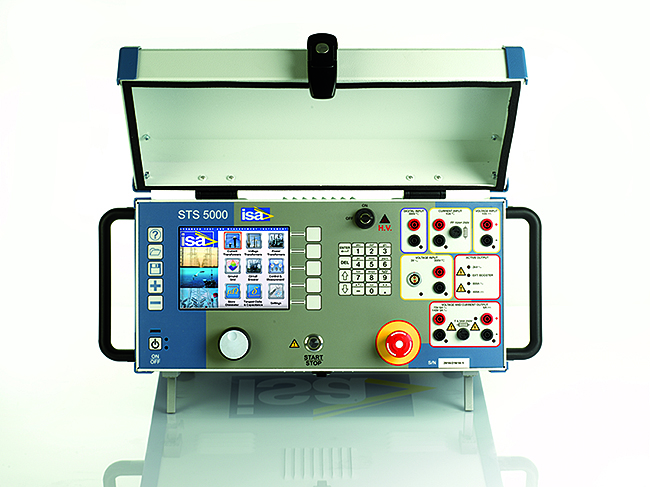

Система комплексной проверки оборудования подстанций STS-5000 TD производства компании ISA (Италия) предназначена для
- автоматической проверки и электрических испытаний:
- силовых трансформаторов,
- трансформаторов тока и напряжения,
- высоковольтных выключателей,
- устройств релейной защиты,
- устройств заземления,
- воздушных линий.
Прибор STS-5000 TD позволяет проводить диагностику изоляции измерением тангенса угла диэлектрических потерь и емкости.
От оператора требуется собрать схему измерений, ввести параметры объекта испытаний, допуски, используемые выходы прибора и нажать на кнопку запуска теста. Прибор автоматически проводит проверку с генерацией и измерением всех необходимых величин и записывает результаты в память. Результаты испытаний сохраняются в локальной памяти и могут быть переданы в ПК для хранения, анализа и формирования протокола.
Управление прибором STS-5000 осуществляется двумя способами:
- без ПК посредством собственных органов управления и большого цветного ЖК-дисплея
- при помощи ПК и программного обеспечения TDMS
Для измерения тангенса угла диэлектрических потерь и емкости трансформаторов STS 5000 используется совместно с модулем переменного напряжения TD5000.
Модуль TD5000 генерирует напряжение до 12 кВ с возможностью изменения частоты генерации от 1 до 500 Гц.
Оба блока и кабели для удобства транспортировки устанавливаются на тележку.
Использование уникальных схемных решений и возможность проверки на частоте отличной от 50 Гц обеспечивают выполнение измерений с высокой точностью даже в самых сложных электромагнитных условиях.
-
pdf
STS 4000 TD _ STS 5000 TD.pdf
(.pdf, 570 Кб)
-
pdf
STS5000_TD5000_.pdf
(.pdf, 2 Мб)
